Применение логического анализатора

Сообщение admin »

Применяем логический анализатор для определения корректности работы (идентификации) блока питания Dell

В блоках питания Dell применяется микросхема Dallas, которая по шине 1-wire передает данные (через "иглу") о мощности, токе и напряжении источника питания в мультиконтроллер на материнской плате. При отсутствии, или несоответствии требуемым, данных ноутбук может не заряжать батарею и работать на минимальной частоте/множителе процессора.

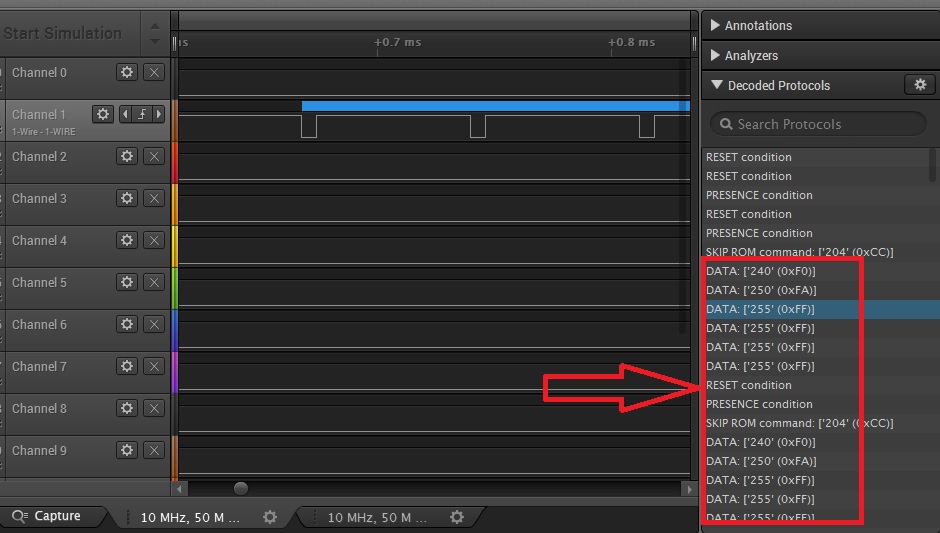

Вот для примера как выглядит фейковый адаптер - красным отмечено "пустые" данные FF. Ноутбук с этим блоком работал, но при включении выводил ошибку о неправильном адаптаре, не заряжал батарею и работал на минимальной частоте.

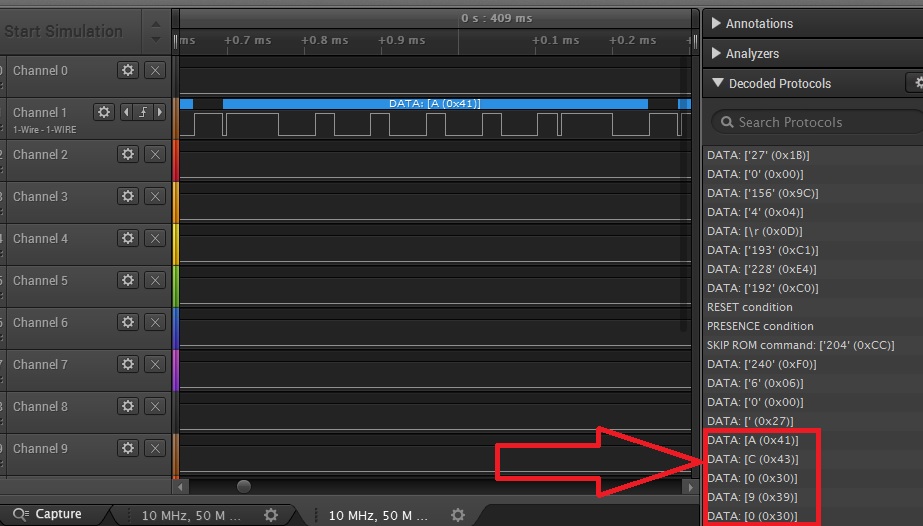

А вот данные с рабочего, красным квадратом выделено AC090, где AC - адаптер переменного тока, 090 - мощность, Ватт; остальные данные нам уже неинтересны.
