Рамка для пайки процессоров Intel Alder Lake, Raptor Lake BGA1744, подходят для Intel Tiger Lake UP3 BGA1449, Comet Lake-U BGA1528, Ice Lake-U BGA1526, 10-14 поколения

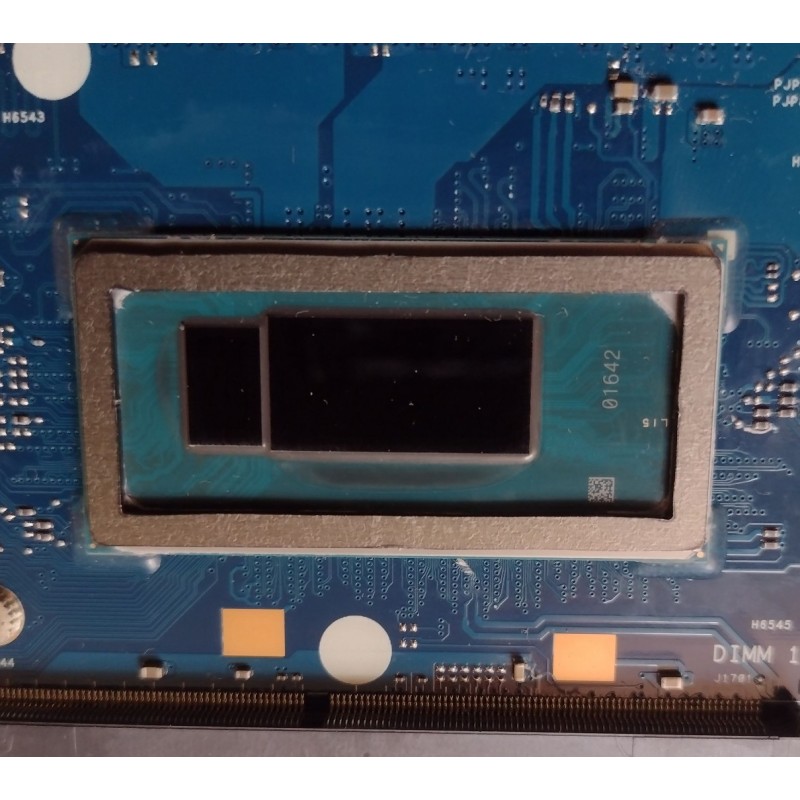

Рамка для пайки процессоров Intel Alder Lake Raptor Lake BGA1744 12-14 поколения, так же можно использовать и на Intel Tiger Lake UP3 BGA1449, Comet Lake-U BGA1528, Ice Lake-U BGA1526 10-11 поколения (ширина такая же, но длина рамки немного больше - не принципиально, см. фото 4)

Сталь, толщина 1мм. Делать толще нет необходимости.


Intel Alder Lake Raptor Lake BGA1744 12-14 поколение известно трудностями в пайки ввиду своей кривизны. С помощью рамки можно распрямить уже кривой процессор, особенно откуда-то снятый и затем припаять его на плату избегая лишней деформации при пайке.
Как отдельный или дополнительный вариант: по углам процессора впаять вместо GND по металлическому шарику, которые не дадут углам процессора упасть на плату. Но если он уже кривой - лучше сажать его выпрямленным.


- Фиксируем рамку и процессор с помощью обычных канцелярских зажимов
- Наносим точечно по периметру (не забываем про длинную сторону) лак/паяльную маску типа Relife RL-UVH902 (есть в нашем магазине), на кристалл процессора НЕ попадаем.
- Реболим (или сначала реболим) и паяем на плату как обычно, затем аккуратно снимаем рамку - когда еще нагретая, легко. Можно очистить ее от остатков лака и применить в следующий раз.

Мы не гарантируем, что это сразу решит все ваши проблемы с пайкой; но может оказать помощь
