Распиновка ходовых LCD матриц LVDS и eDP для ноутбуков

Распиновка LVDS матрицы 40pin 1ch (одноканальная)

Распиновка LVDS матрицы 40pin 2ch (двухканальная) - обычно разрешение выше 1366x768

Распиновка eDP матрицы 30pin 1ch и 2ch (3 и 4 контакт, дополнительный канал обычно для матриц разрешением выше 1366x768)

22 и 23 контакты - включение и управлению яркостью подсветки через PWM или, 24 и 25 контакты, по шине SMBus




Распиновка eDP матрицы 40pin БЕЗ Тачскрина (размер/ширина разъема коннектора может отличаться, например есть и 20 мм и 25 мм), 4 lanes



Распиновка eDP матрицы 40pin с Тачскрином, 2 lanes + touch (обратно совместимы через адаптер с 30 pin edp с потерей тачскрина)

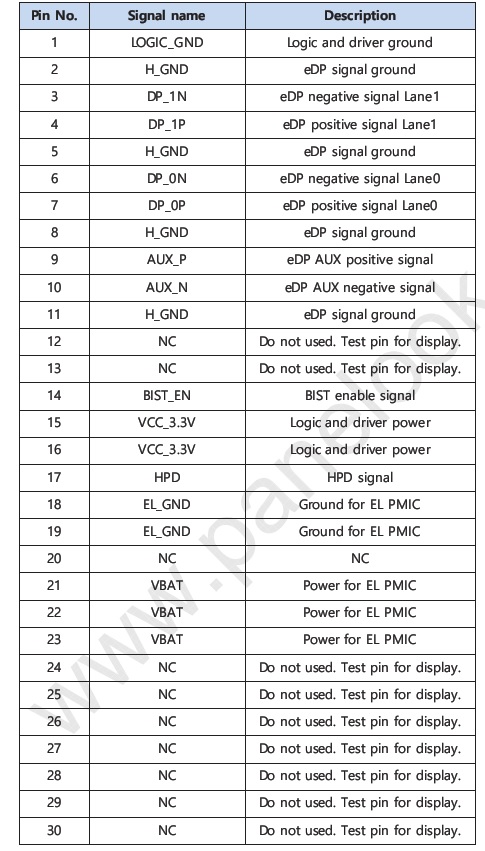

Уникальная распиновка ряда OLED / AMOLED матриц типа ATNA56YX03, EDP 30pin
